1. сировина&підсилювач; Кінцевий продукт:
Сировина& Формулювання | Плівка ПЕ після споживача |
Кінцевий продукт& Вихідна потужність | 400 кг / год |
Опис кінцевого продукту | 1. Вологість: не більше 8% 2. Гранули з плівки ПЕ |
2. умова роботи:
Склад / майстерня | Розміри (M * M * M): 15 (L) × 5 (W) × 3 (H); Якщо майстерня невелика, поверніть машину. |
Блок живлення підсилювач GG; Потужність установки | 3-фазний, 380 В, 50 Гц; (виконувати як запит замовника' s) |
Дріт / кабелі (надавати замовник) | Проводи / кабелі від джерела живлення до шафи управління цієї виробничої лінії; всі електричні кабелі від шафи управління до кожної машини. |
Шланг / труба для подачі води (надавати замовник) | Подача води до машин та басейнів |
3. споживання енергії:
Потужність установки | 285 кВт (фактичне споживання 200 кВт) |
Постачання води | Витрата: ~ 3 тонни на годину переробки води. Тиск: 0,6 МПа |
Робоча сила | 2 Особи |
Стрічковий конвеєр
Подрібнена плівка годування
1.Транспортний метод: ремінцем
2. Потужність двигуна: 2,2 кВт
3. Довжина роботи: 4000 мм
4. Ширина ремінця: 600 мм
5. швидкість транспортування: 1-10м / хв
6.Вага: 250 кг
7.Розмір: 3000 x 500x1500 мм
8. сировина: вуглецева сталь
Ущільнювач
Ущільнювач плівки
1. потужність двигуна: змінний струм 75 кВт
2. Потужність двигуна повітряного охолодження: 1,5 кВт
3. обертовий ніж: 9 шт.
4. фіксований ніж: 6 шт.
5. сировина: нержавіюча сталь
SJ120 / 33 одношнековий екструдер
Одношнековий екструдер
1. діаметр гвинта: 120 мм
2. Гвинт L / D: 33: 1
3. Матеріал гвинта: 38CrMoA1A
4. Швидкість обертання: 10-150 об / хв
5. потужність двигуна: 110 кВт змінного струму
6. Потужність нагріву: 47 кВт
7. вентилятор охолодження: 0,25 кВт * 5
8.Розмір: 5200 * 1400 * 2500 мм
Обмін гідралічного екрану
Гідравлічний теплообмінник екрану
1. Потужність двигуна: 2,2 кВт
2. Гідравлічна станція 10Літр
SJ120 / 10 одношнековий екструдер
Одношнековий екструдер
1. діаметр гвинта: 120 мм
2. Гвинт L / D: 10: 1
3. Матеріал гвинта: 38CrMoA1A
4. Швидкість обертання: 10-150 об / хв
5. потужність двигуна: AC 37 кВт
6. Потужність нагріву: 20 кВт
Система різання водяного кільця
Плівкові гранули
1. потужність двигуна: 1,5 кВт
2. лезо гранул: SKD-II
3. Потужність насоса: 4 кВт
Відцентрова машина зневоднення
Зневоднення
1. потужність двигуна: 3 кВт
2. швидкість обертання: 1500 об / хв
3.Розмір: 1350 * 1000 * 2150 мм
4.Матеріал: нержавіюча сталь

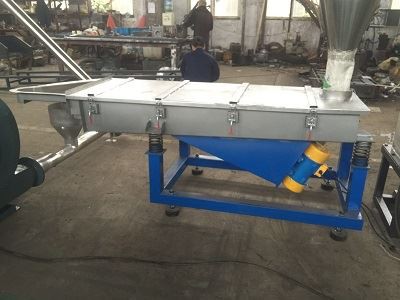

Вібраційний екран
Вібраційний екран
1.Матеріал: Двошарова сітка з нержавіючої сталі
2. Потужність двигуна: 0,22 кВт * 2
Повітряний конвеєр
Гранули конвеєрні
1. потужність двигуна: 4 кВт
2.Матеріал: нержавіюча сталь
Кабінет приладів
Опис:
1. Прийняття" Omron" імпортований прилад регулювання температури, робочий контроль температури кожної секції головного циліндра є двоканальним ПІД-управлінням
2. Основний двигун приймає" Шанхай Ruijian" перетворювач частоти, а двигун подачі та двигун для гранулювання приймають" Шанхай Ruijian" перетворювач частоти для управління швидкістю.
3. Відображення та захист напору
4. Французький контактор змінного струму, датчик тиску тощо
5. Функції автоматичного блокування та сигналізації включають: сигналізацію, коли головний двигун перенапружений та перевантажений, а головка машини перебуває під тиском, і весь процес захищений до зупинки; тиск масла, функція самоблокування температури матеріалу та пристрій автоматичного відключення
6. Немає зв’язку між кабінетом приладів та хостом
Основні машини для виробництва гранул:
| Пункт №. | Назва виробу | Кількість | Потужність |
| 1 | Стрічковий конвеєр | 1 комплект | 2,2 кВт |
| 2 | Φ100 / 28 одношнековий екструдер | 1 комплект | 132 кВт |
| 3 | Компактор | 1 комплект | 90 кВт |
| 4 | Система гідравлічного перемикача екрану | 1 комплект | 2,2 кВт |
| 5 | Single100 / 10 одношнековий екструдер | 1 комплект | 55 кВт |
| 6 | Система гідравлічного перемикача екрану | 1 комплект | 2,2 кВт |
| 7 | Система різання торцевого штампу водяним кільцем | 1 комплект | 2,2 кВт |
| 8 | водяний слот | 1 комплект | --- |
| 9 | Відцентрова сушарка | 1 комплект | 7,5 кВт |
| 10 | Вібрація | 1 комплект | 2 * 0,22 кВт |
| 11 | Система передачі вітру | 1 комплект | 4 кВт |
| 12 | StorageSilo | 1 комплект | --- |
| 13 | Електрична коробка управління | 1 комплект | --- |
Макет машини:
1.Стрічковий конвеєр
2.Компактор
3. одношнековий екструдер
4.Гідравлічний витяжник екрану
5. Одношнековий екструдер
6.Гідравлічний витяжник екрану
7. Вертикальне кільце для водисистема різання штампу
8.Водний слот
9.Відцентрова сушарка
10.Вібрація
Таблиця основних параметрів:
Модель | Діаметр гвинта (мм) | L/D | Продуктивність (кг / год) | Потужність головного двигуна (кВт) | потужність ущільнювача (кВт) | Довжина лінії (м) |
PP / PE-85 | 85 | 25-33 | 200-250 | 75 | 55 | 10 |
PP / PE-100 | 100 | 25-33 | 250-300 | 90 | 55 | 12 |
PP / PE-120 | 120 | 25-33 | 350-400 | 110 | 90 | 15 |
PP / PE-130 | 140 | 25-33 | 400-500 | 132 | 110 | 18 |
PP / PE-160 | 160 | 25-33 | 600-800 | 160 | 110 | 20 |
PP / PE-180 | 180 | 25-33 | 600-800 | 250 | 132 | 26 |
